Расшифровка формул стеклопакетов и профилей ПВХ

Заказать окна с доставкой и установкой в Санкт-Петербурге, дело несложное. Компаний по предоставлению данных услуг великое множество. Однако подавляющее большинство из них – фирмы посредники. Клиенты хотят иметь дело с производителями, поскольку с ними легче корректировать процессы, вносить изменения в заказ и стоимость окон в итоге оказывается существенно ниже. Также клиент, вполне обоснованно, желает быть осведомлен относительно качественного содержания продукта. Эта статья о том, как самостоятельно научиться расшифровывать информацию, содержащуюся в формуле стеклопакетов.

Эксплуатационные характеристики и особенности стеклопакетов раскрывает данная формула:

• 1. количество стёкол,
• 2. тип стёкол,
• 3. количество камер,
• 4. тип наполнения камер,
• 5. ширина дистанционных рамок.

Формулу следует читать с описания стекла со стороны улицы и заканчивается листом стекла со стороны помещения. Толщина в формуле указывается в миллиметрах. В каждом из случаев толщина стекла всегда чередуется с толщиной дистанционной рамки.

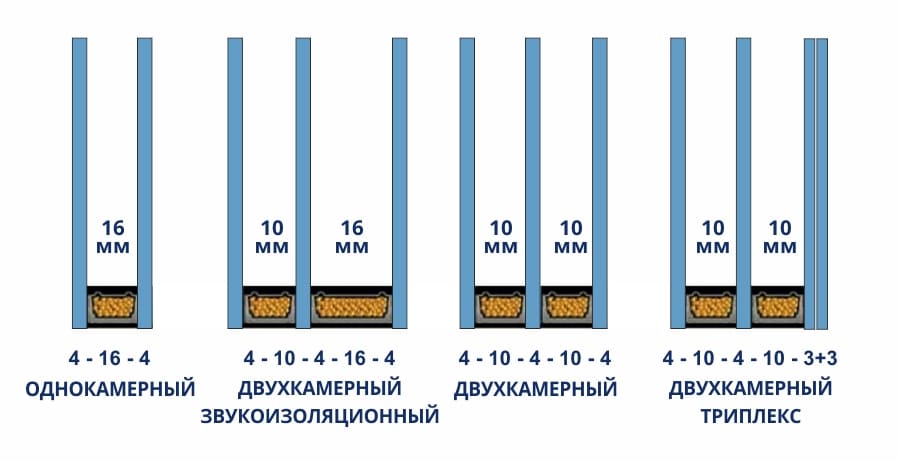

Стеклопакеты с разными значениями параметров формулы.

Как читать формулу?

В соответствии с ГОСТ 24866-2014 приняты следующие обозначения:

• СПО — стеклопакет однокамерный.
• СПД — стеклопакет двухкамерный.
• СПТ — трёхкамерный стеклопакет (в ГОСТе не регламентирован).
• М0, М1 — стекло листовое бесцветное. Самое качественное стекло М0, оно используется для измерительных инструментов и оптических приборов, для остекления его применение нецелесообразно. Для остекления используется марка М1, она допускает лишь незначительные искажения и структурные недостатки, соответствует также ГОСТу 111.
• У — стекло узорчатое.
• А — стекло армированное. На этапе производства внутрь закладывается сетка из малоуглеродистой стали.
• Ап — стекло армированное полированное.
• Р1А, Р2А, Р3А, Р4А, Р5А — стекло многослойное ударостойкое. Чем больше число, тем падение с больше высоты выдерживается (от 1,5м до 9м).
• Р1В, Р2В, Р3В — стекло многослойное взломостойкое. Чем больше число, тем больше ударов топором / молотком выдерживается (от 30 до свыше 70).
• С1, Бр1, Бр2, Бр3, Бр4, Бр5, Бр6 — стекло многослойное пулестойкое. Защита от патронов 18,5мм; 9x18мм; 9x21мм; 9x19мм; 5,45x39мм/7,62x39мм; 7,62x54мм и 12,7x108мм соответственно.
• SB1, SB2, SB3, SB4, SB5, SB6, SB7, EXV45, EXV33, EXV25, EXV19, EXV15, EXV12, EXV10 — стекло многослойное взрывостойкое. SB и EXV это разные методики испытания, чем больше число, тем большей мощности и с более близкого расстояния взрыв выдерживается (до 125 кг ТНТ).
• СМ1, СМ2, СМ3, СМ4 — стекло многослойное безопасное при эксплуатации. Чем больше число, тем при большей высоте падения 45-киллограммового мешка стекло предотвращает риск порезов и ран (от 30см до 2м).
• Т0, Т1 — стекло окрашенное в массе. В соответствии с нормами в скобках указывается цвет, число по аналогии с М0 и М1 обозначает марку.
• E15, E30, E45, E60, E90, E120, E180, EW15, EW30, EW45, EW60, EW90, EW120, EW180, EI15, EI30, EI45, EI60, EI90, EI120, EI180 — стекло огнестойкое. Число означает время достижения предельного состояния в минутах. Состояния: E — потеря целостности, W и I — разные методы расчёта потери теплоизолирующей способности.
• З — стекло закаленное.
• ТП — стекло термоупрочнённое.
• Ст — стекло солнцезащитное с твёрдым покрытием.
• См — стекло солнцезащитное с мягким покрытием.
• Дт — стекло декоративное с твёрдым покрытием.
• Дм — стекло декоративное с мягким покрытием.
• К — стекло низкоэмиссионное(энергосберегающее) с твёрдым покрытием.
• И — стекло низкоэмиссионное(энергосберегающее) с мягким покрытием.
TP — терморазрыв дистанционной рамки (в ГОСТе не регламентирован).
• ТД — тепловая дистанция дистанционной рамки (в ГОСТе не регламентирована).
• Xe — заполнение межстекольного пространства ксеноном.
• Kr — заполнение межстекольного пространства криптоном.
• Ar — заполнение межстекольного пространства аргоном.

Мультифункциональные стеклопакеты, которые обладают полезными характеристиками сразу нескольких видов стёкол, указываются, например, как СИз (солнцезащитное энергосберегающее закалённое). Нерегламентированный в ГОСТе вариант записи MF, часто подразумевает комбинирование теплосберегающих качеств, защиты от ультрафиолета и зеркальной поверхности.

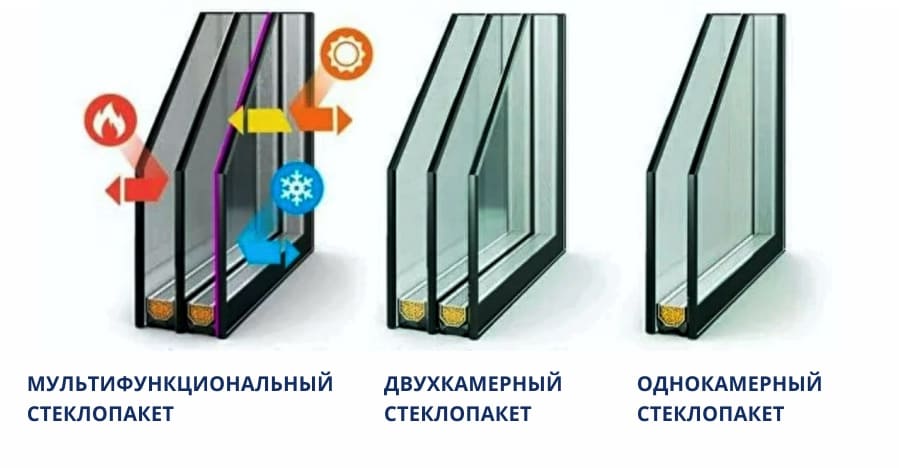

Преимущества многофункционального стеклопакета.

На примере формулы популярного бюджетного варианта стеклопакета СПО(24) 4М1-16-4М1, проведем расшифровку. Итак, это однокамерный стеклопакет из 2-х обычных стёкол толщиной 4мм с шириной дистанционной рамки 16мм. В скобках формулы указана толщина всего стеклопакета - 24мм. СПО(24) в формуле обычно не используют, поскольку эта информация избыточная. Кроме того может быть не указано и М1, так как это стандарт и он подразумевается по умолчанию.

При заказе стеклопакета 4М1-16-4И, подразумевается, что стекло со стороны комнаты энергосберегающее, остальное соответствует предыдущему примеру.

Перейдем теперь к разбору двухкамерного стеклопакета СПД(32) 4М1-10-4М1-10-4М1. Очевидно, что здесь 3 обычных стекла по 4мм и между ними 2 дистанционные рамки по 10мм, получаем итоговую толщину стеклопакета в 32мм. Если при заказе добавляются качества теплосбережения формула примет вид СПД(32) 4М1-10-4М1-10-4И.

При заказе окон для жилых зданий, построенных в группе типовых проектов квартир, используется стекло толщиной 4мм, но при большой площади стеклопакета она увеличивается до 6мм, при этом, чтобы стеклопакет отвечал стандартам по общей толщине, уменьшают ширину дистанционных рамок, а иначе штапик невозможно будет зафиксировать.

Например, если со стороны улицы будет использовано стекло 6мм, то формула примет вид 6-14-4, а если оба стекла будут по 6мм, то расстояние между ними уменьшится до 12мм, то есть мы получим 6-12-6.

Приведём ещё один пример расшифровки формулы двухкамерного стеклопакета с общей толщиной 32мм:

• 6-12-4-14-4,
• 6-16-6-16-6,
• 8-14-6-14-8.

ГОСТ 24866-2014 учитывает основные нормативные положения европейских стандартов и распространяется на стеклопакеты клееные, предназначенные для остекления светопрозрачных конструкций: оконных и дверных блоков, перегородок, зенитных фонарей, стеклянных крыш, фасадных систем в зданиях и сооружениях различного назначения, а также для других целей.

Триплекс

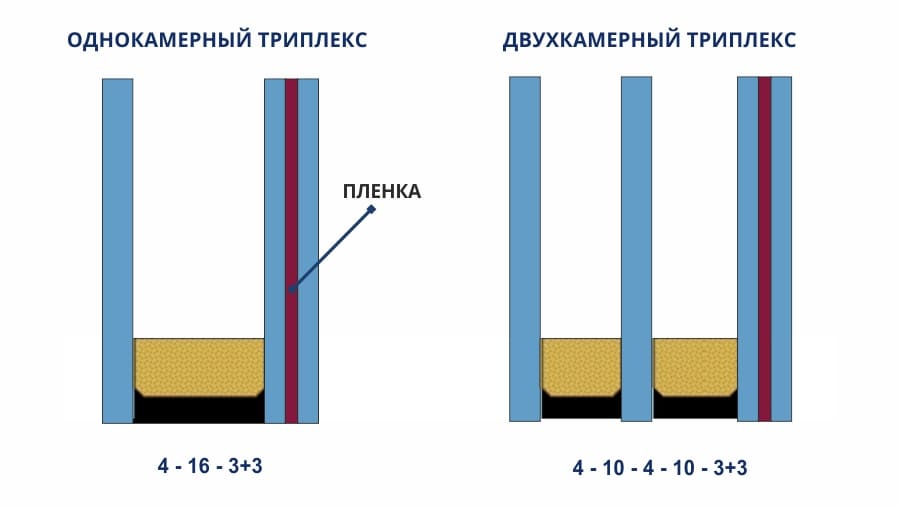

Варианты формул стеклопакетов с триплексом.

У многослойных стёкол «триплекс» свои обозначения. Так как такие стёкла склеены через плёнку то используются значения ширины через точку.

Пример такой формулы 4.4.1-12-4-14-4. Подобные формулы уже разбирались, интерес представляет лишь первое значение 4.4.1, обозначающее 2 стекла по 4мм склеенных между собой одним слоем плёнки.

Толщину плёнки измеряют в микрометрах и она не влияет на итоговую толщину стеклопакета. Общая толщина данного стеклопакета рассчитывается как 4+4+12+4+14+4, получаем одно из стандартных значений 2-камерных стеклопакетов в 42мм.

Наглядное изображение терморазрыва в тёплом алюминиевом профиле.

Обозначения дистанционных рамок. Рамки обычно изготавливаются из алюминия, поэтому такой вариант может никак не обозначаться в формуле, отражается лишь толщина в миллиметрах. Для соответствия санитарным правилам и нормам оконная конструкция требует наличия термовставки, потому она записывается в формуле в виде обозначений ТД и ТР. Без термовставок не обходится ни одна алюминиевая система при тёплом остеклении.

Иногда производители применяют расширенную формулу, указывая тип газа, заполняющего воздушные камеры. Допускается отсутствие дополнительных пометок поскольку по умолчанию между стёклами находится обычный осушенный воздух. Если для улучшения теплоизолирующих свойств камера заполнена инертными газами, такими как ксенон, криптон, аргон, тогда эта информация должна быть отражена в формуле стеклопакета.

Дистанционные рамы с различными термовставками для повышения теплоизоляции могут отмечаться в формуле по названию производителя.

Диапазоны стандартных значений

• Стандартные величины толщины всего стеклопакета от 14 до 60 мм, дистанционной рамки от 6 до 36 мм.
• Допускается максимальное отклонение номинальной толщины в 1мм для СПО и 1,5 мм для СПД.
• Как уже говорилось выше, при остеклении домов и квартир используются листы стекла толщиной 4-6мм.
• Вместо обозначения типа стекла допустимо писать название используемой марки/бренда.

Разбор примеров

Разберём для лучшего усвоения и закрепления ещё несколько случаев:

• СПД (52) 4MF-20Ar-4М1-20Ar-4i — двухкамерный стеклопакет со стёклами по 4мм и дистанционными рамками 20мм, рамки обычные алюминиевые, со стороны улицы многофункциональное стекло, посередине обычное, со стороны комнаты теплосберегающее, пространство между стёклами заполнено аргоном.
• 4-8-4-8-4-8-4 — трёхкамерный стеклопакет со стёклами по 4мм и дистанционными рамками 8мм, рамки обычные алюминиевые, стекло обычное, пространство между стёклами заполнено воздухом.
• СПТ (52) 4MF-18Kr-4М1-18Kr-4М1-18Kr-4И — трёхкамерный стеклопакет со стёклами по 4мм и дистанционными рамками 18мм, рамки обычные алюминиевые, со стороны улицы многофункциональное стекло, посередине 2 обычных, со стороны комнаты теплосберегающее, пространство между стёклами заполнено криптоном.
• 8СИз-12Ar-6М1з-12Ar-И4.4.2 — двухкамерный стеклопакет с межстекольным пространством 12мм, заполненным аргоном, с внешней стороны 8-миллиметровое солнцезащитное энергосберегающее закалённое стекло, посередине закалённое стекло 6мм, с внутренней стороны двойное стекло по 4мм, соединённое 2-мя слоями полимерной плёнки.
• СПД 4М1-10ТР-4М1-10Ar-4К — двухкамерный стеклопакет с межстекольным пространством 10мм, с внешней стороны межстекольное пространство с терморазрывом, а с внутренней заполнено аргоном, внешнее и среднее стекло обычное толщиной 4мм, внутреннее стекло толщиной 4мм с энергосберегающим покрытием.

Соответствие оконным профилям

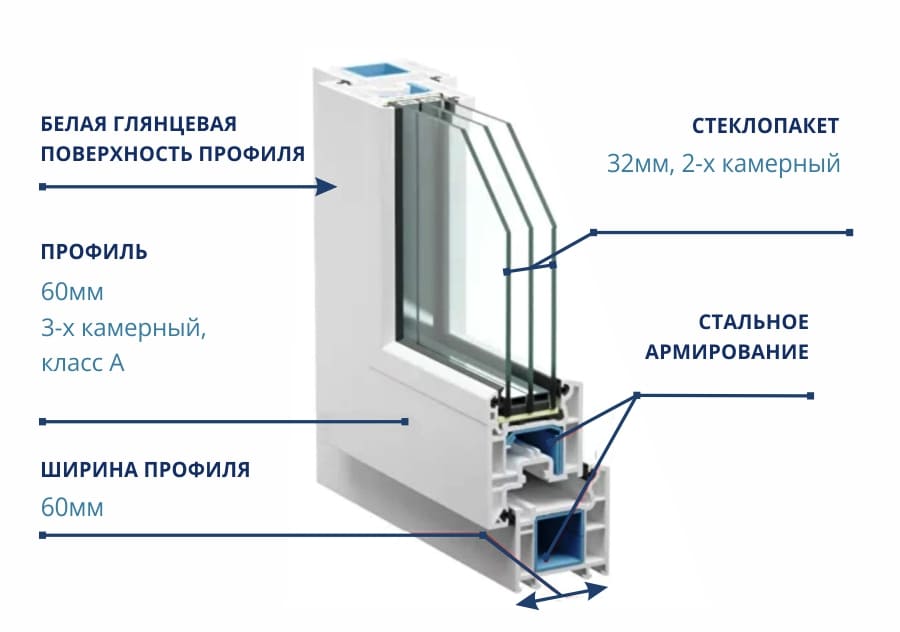

Вид окна с профильной системой 60 мм и стеклопакетом 32 мм.

Стеклопакет с отвечающей вашим запросам формулой может быть вмонтирован только в определённую профильную систему. Ключевое значение здесь играет монтажная глубина профиля.

У наиболее популярных в России Rehau и KBE соответствие существующих вариантов глубины профиля максимальному значению толщины стеклопакета выглядит так:

• профиль 58мм — стеклопакет до 34мм,
• профиль 60мм — стеклопакет до 40мм,
• профиль 70мм — стеклопакет до 42мм,
• профиль 76мм — стеклопакет до 50мм,
• профиль 80мм — стеклопакет до 53мм.

К сожалению, в ГОСТе затронуты и регламентированы далеко не все варианты формул стеклопакетов. Вдобавок некоторые компании-производители окон могут использовать свои внутренние обозначения.

Целью этой статьи является ознакомления клиента с принципами маркировок для расшифровки формул стеклопакетов. Данная информация, с примерами, поможет выбрать наиболее подходящий вариант при заказе окон.
